6. Pequeño taller de soldadura

¿Qué necesitamos?

  • Soldador electrónico, por ejemplo de unos 30W con punta resistente. Con ello una pequeña esponja de soldadura humedecida para limpiar la punta y también un buen estaño.
  • un pequeño cortador de cuerdas
  • una tenaza combinada
  • quizás también una pequeña pinza puntiaguda.
  • un destornillador de cruz pequeño y uno mediano
  • un destornillador normal pequeño y uno mediano
  • un cuchillo pequeño afilado para aislar (cutter)
  • Ayudantes: en las tiendas de electrónica suelen haber pequeñas herramientas compuestas por una plancha metálica y unas pequeñas pinzas para sostener las piezas a trabajar (las llaman „tercera mano“).

Blindaje

El blindaje exterior se retira practicando un pequeño corte con un cuchillo afilado (¡con cuidado!). Esto requiere un poco de práctica ya que si cortas demasiado afectas al conductor, en este caso mejor cortarlo del todo y volver a intentar. Doblar un poco el cable en el punto de corte ayuda a comprobar si el corte es suficiente. Posteriormente se eleva desde dentro el conductor (en su mayoría red de cobre) con un destornillador o cuchillo cuidadosamente y se trenza, de manera que resulte un solo hilo de todo. Hay que tener cuidado para incluir todos los hilos.

Después se pela el conductor interior con cuidado, funciona mejor con un cuchillo. Cuánto se debe pelar es algo que debe considerarse previamente. El conductor en cualquier caso se debe trenzar cuidadosamente.

Lötkolben: Ersa Multi-Pro 20W
Soldador: Ersa Multi-Pro 20W (Art. 322349)

Soldadura paso 1

El conductor interior aislado se debe estañar. ¿Cómo proceder?

  • Dejar calentar el soldador
  • Pasar la esponja por la punta, no deben haber motas de polvo o suciedad en su superficie
  • Mantener la punta del soldador en el cable trenzado y aplicar una gota de estaño, de manera que vierta sobre el cable desde la punta del soldador
  • esperar un momento hasta que el cable se ha calentado lo suficiente como para derretir el estaño manteniendo la punta del soldador donde está
  • Aplicar un poco más de estaño al cable o al punto de contacto entre la punta y el cable hasta que lo absorba el cable. ¡No demasiado! ¡Mantener la punta en su punto de contacto! ¡El puente de calor entre el cable y la punta del soldador no debe separarse!
  • Retirar el estaño seguido de la punta del soldador, esperar un par de segundos hasta que el estaño se solidifique.

Si el resultado no fuera el deseado no hay que desanimarse, ningún maestro ha caído del cielo todavía. Posibles causas del fallo pueden ser:

  • punta de soldador muy fina (no produce suficiente calor)
  • zu dicker Lötkolben (liefert zu viel Wärme), die Isolation kann schmelzen, Flussmittel im Lötdraht ist verbrannt
  • punta de soldador muy gruesa (produce demasiado calor), se puede derretir el aislante, el estaño en el hilo se quema
  • demasiado estaño produce goteo y grumos

Soldar necesita su tiempo. En cables gruesos o conexiones de gran superficie se necesita más tiempo para que el material consiga el calor suficiente. Si vuelve a fallar puede ayudar una maya de soldadura. Es un trenzado de cable de cobre que absorbe el estaño líquido.

Soldardura paso 2

Ahora soldamos el cable al conector, bueno, también hay otras posibilidades. La primera es llevar a la vaina de soldadura del conector el cable estañado y proceder a soldar al igual que en el punto 1. también funciona así: dejar fluir un poco de estaño en la vaina, después recalentar y llevar el cable estañado, dejar enfriar. Hay que tener cuidado de no afectar al aislamiento. La tercera mano arriba comentado ayuda mucho en estos casos, porque une el cable y el conector dejando ambas manos libres para soldar.

Especial cuidado exige la soldadura del aislante. En muchos conectores sirve de sujeción del conector y no de conducción eléctrica. Una buena sujeción del conector es muy importante porque no es raro que al estirar se separen cable y conector. Incluso en conectores con seguro contra estiramientos (p.ej. XLR) este método termina no obstante a menudo en la necesidad de reparar.

¿También funciona sin soldadura?

En principio si. Hay buenos aunque caros conectores en los que los cables no necesitan ser soldados, sino pinzados o atornillados. Si se quiere disfrutar de este lujo, se puede hacer. Yo prefiero la soldadura.

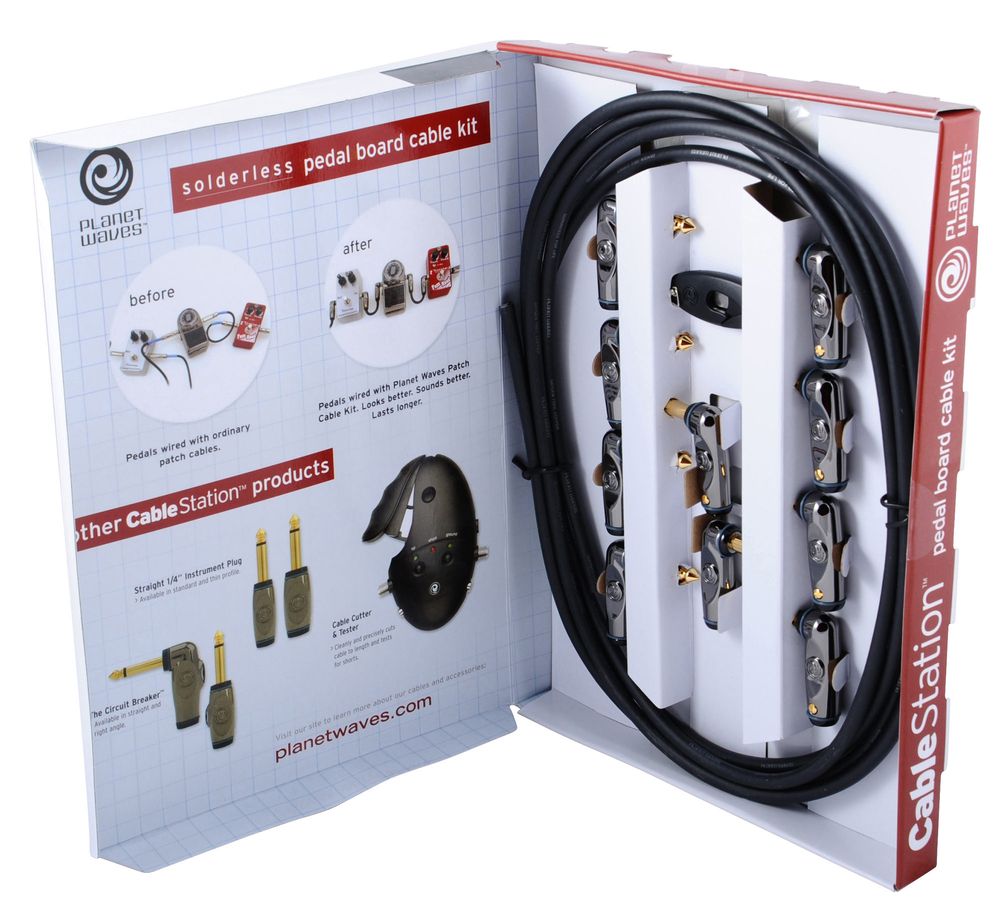

Planet Waves PW-GPKIT-10
Planet Waves PW-GPKIT-10 (Art.-Nr. 194145)

Bueno amigos, pues os deseo una buena soldadura y siempre un milímetro de estaño bajo la punta el soldador.
