9. Cableado Humbucker

Cableado estándar (variante en serie)

Para conectar ambas bobinas en una Humbucker de 4 hilos en serie de forma estándar (Humbucker-Sound), lo primero que debes hacer es unir y soldar el final del bobinado de de la primera bobina (B) con el principio de la segunda (C). En las instrucciones de montaje de tu pastilla verás qué función asume cada uno de los cuatro cables (¡observa los códigos de color!). Si no terminas de aclararte con la codificación, entonces tendrás que proceder a las mediciones. No olvides aislar los puntos de soldadura (con cinta aislante o fundas termorretráctiles). Si los puntos de unión entran en contacto con otros elementos conductores, pueden surgir complicaciones indeseadas. Para finalizar conecta el cable "caliente" (A, a menudo en rojo aunque a veces también negro o verde) con el punto donde estaba soldado el cable caliente la pastilla anterior. Toma ahora el cable D y el cable no aislado de masa y suelda ambos a un punto de tierra, normalmente la carcasa de un regulador. Asegúrate de que el cable de masa no pueda entrar en contacto con otros conductores.

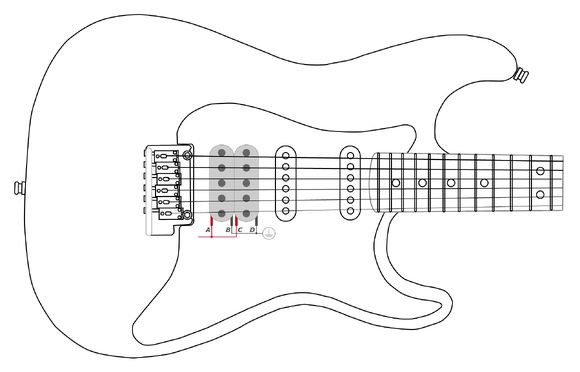

Cableado estándar (variante en serie)

¿Fuera de fase sin querer?

Si tras la instalación de una nueva Humbucker en un instrumento con configuración de 2 x Humbucker observas que ambas pastillas al usarlas al mismo tiempo suenan "Out Of Phase" (el sonido es delgado y con poco volumen), tendrás que invertir la fase de una de las dos Humbucker. No tiene importancia cual ellas elegir, porque no tiene ninguna influencia en el sonido. Y no te preocupes: Esto es algo que ocurre frecuentemente, es normal y es también fácil de solucionar. Lo único que tienes que hacer es intercambiar los cables A y B de la Humbucker que hayas elegido. ¡Ya está!

¿Cómo reconozco que la pastilla está conectada fuera de fase?

Dos pastillas conectadas en un circuito en fase suenan normal, es decir, llenas y compactas. Las Humbucker en conexión Out Of Phase por el contrario suenan delgadas y nasales.

El motivo es que en este modo se suprime gran cantidad de graves y medios.

Para aclarar el efecto podemos recurrir a un ejemplo del mundo de los altavoces: Cuando se transmite al mismo tiempo un sonido a través de dos altavoces que trabajan en fase, el sonido que producen es lleno y alto. ¡Invirtiendo la fase la cosa cambia! la membrana de uno de os altavoces se mueve hacia adelante mientras que la del otro se mueve hacia atrás. El resultado: El sonido se hace delgado y pierde volumen.

Cableado alternativo (variante en paralelo)

Hay todavía otra variante para cablear las bobinas de una Humbucker: En paralelo. En este modo las dos bobinas de la Humbucker trabajan como una Single Coil independiente. La pastilla produce así algo menos de potencia (aprox. 30%) y más agudos, y el sonido se torna subjetivamente más claro y transparente. A pesar de la conexión en paralelo de ambas bobinas el efecto de supresión de ruido se mantiene. Para conectar en paralelo las dos bobinas de una Humbucker, debes soldar los cables A y C. El dúo proporciona la conexión "caliente". Finalmente hay que enlazar B con D. Ambos cables junto con el cable de tierra se conectan a la masa (normalmente la parte posterior de la carcasa de un potenciómetro). Si fuera necesario invertir la fase de la pastilla en esta configuración, se deben cambiar ambos pares. A y C se conectan a tierra y B y D asumen la conexión caliente.

Cableado alternativo (variante en paralelo)
