12. Combinaciones

Largo tiempo se mantuvo una relativa separación entre ambos conceptos de pastillas. De forma que las Les Paul y sus congéneres más o menos cercanos, personificaron la quintaesencia de los sonidos llenos Humbucker. Las Strato por el contrario simbolizan los sonidos más abiertos y blues de las saturadas Single Coil y la típica y cavernosa presencia Clean de las Strato.

Pero como cada una de las pastilla ofrecía ventajas muy especiales a los músicos y a muchos guitarristas les hubiera mejor gustado poder usar ambas variantes en un mismo instrumento, la industria, ya desde los años 70s, comenzó cada vez más a combinar los diferentes conceptos de pastillas entre ellos. Un ejemplo popular de este tipo de combinaciones son las Strato de la leyenda de la guitarra Eddie Van Halen, en las que junto con pastillas Single Coil estándar, empleaba también potentes Humbucker en combinación.

El hecho de que tal enfoque era capaz de satisfacer las necesidades sonoras de la mayoría de los guitarristas, resultó en un nuevo estándar en su época, que hasta hoy en día no ha perdido su vigencia.

Por norma general, en estas guitarras "híbridas" se recurre a la configuración de pastillas S-S-H, que contempla una pastilla Single Coil en las posiciones de cuello y media, y una Humbucker en la posición puente. Muchas guitarras ´stratstyle´ salen de fábrica con esta configuración de serie y firman generalmente bajo el término ´Rock-Strat´. Una segunda variante, y por espectro de sonido todavía más flexible, ofrece la combinación H-S-H, con una Humbucker tanto en posición puente como cuello, y la obligatoria Single Coil en la posición media. Por medio de diferentes variantes de circuitos se dejan extraer de estas guitarras los más buscados sonidos básicos del Rock/Pop/Jazz/Blues-Business.

Diagramas

Por medio de la incorporación de funciones suplementarias como Out-Of-Phase, Coil-Splitting o Dual-Sound, en la aplicación de diferentes combinaciones entre pastillas y bobinas se pueden conseguir, aparte de los populares circuitos estándar, toda clase de alternativas. Esto realmente está muy bien, aunque nos es prácticamente imposible mostrar todas las opciones posibles en este consejero online. Para resolver lo más elegantemente posible el problema, no hemos decidido por mostrar exclusivamente los diagramas más importantes de los conceptos de circuitos más usados. En Internet encontraréis no obstante recursos de sobra en forma de enlaces que completarán nuestra oferta y cubrirán cualquiera de vuestras necesidades.

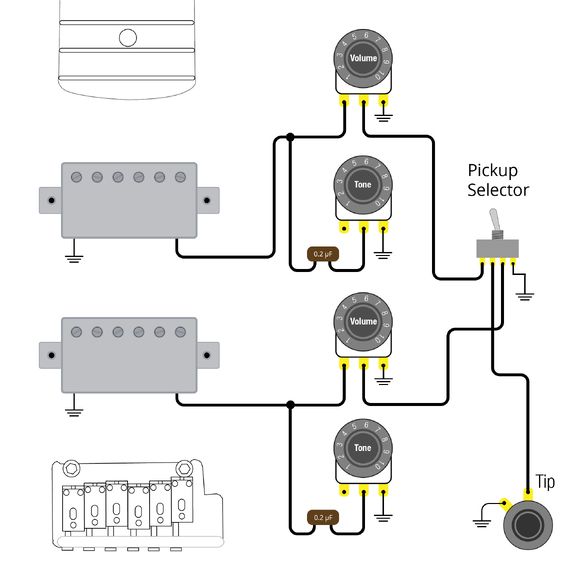

Guitarras Les Paul / Gibson Style:

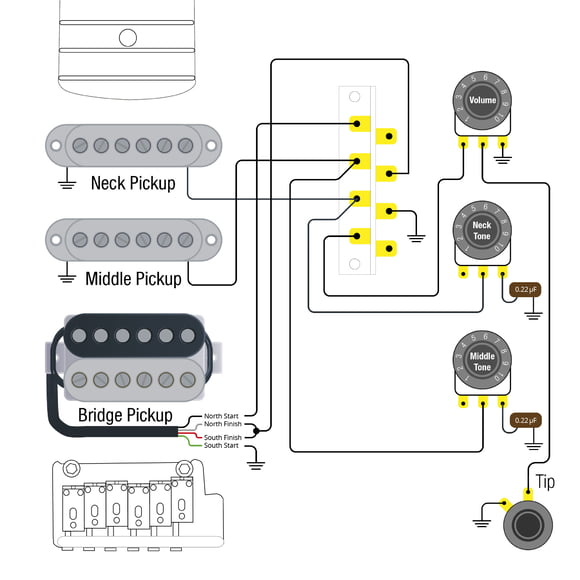

Guitarras Fat Strat Style

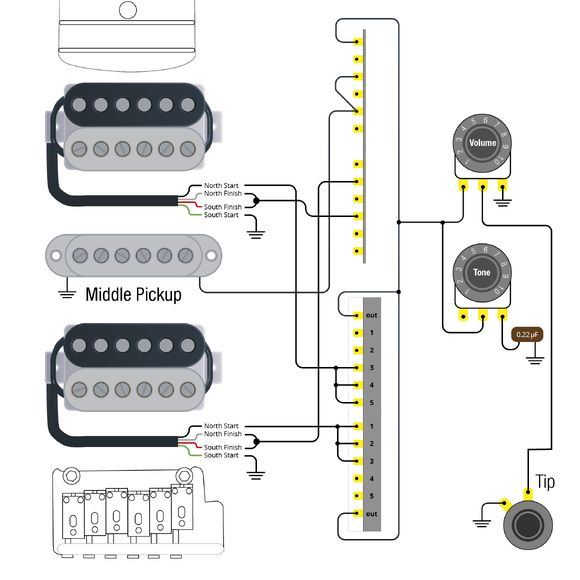

Circuito 2x Humbucker, 1x Single Coil

Web-Links

La más variada elección en diagramas de circuito se la reparten DiMarzio (www.dimarzio.com) Seymour Duncan (www.seymourduncan.com) y Fender en sus páginas web.
En la web de DiMarzio hay enlaces de descarga en PDF en relación con la instalación de todas las pastillas en programa bajo el menú de instalación.

Seymour Duncan y Fender tienen sus diagramas a disposición en la sección de soporte. En sus links dedicados tienes la posibilidad de descargarte los circuitos de todas las guitarras y combinaciones de pastillas actuales.
