13. Dual Sound

Recapitulemos un momento. Las bobinas de una Humbucker se pueden cablear de dos maneras: En serie para el completo Power-Sound, y en paralelo para una performance más clara y transparente. Pero recordemos: Paralelo no tiene el mismo significado que desconectar una bobina. La Humbucker funciona igualmente en dos cilindros y sigue permaneciendo insensible a las interferencias. Aunque el efecto será como dos Single Coils sonando al mismo tiempo.

Por medio del uso de un mini-Switch (conmutador de 2 polos, DPDT p.ej. DiMarzio EP1106) o un potenciómetro Push-Pull (p.ej. DiMarzio EP1200PP o EP2001PP) se consiguen utilizar ambos principios de cableado, y se eleva la flexibilidad sonora de la guitarra drásticamente.

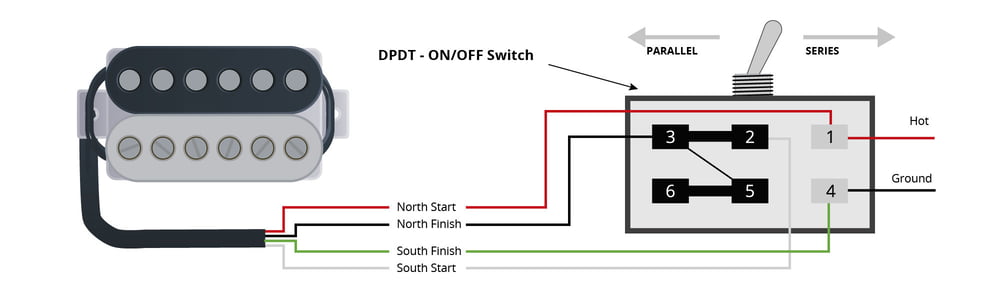

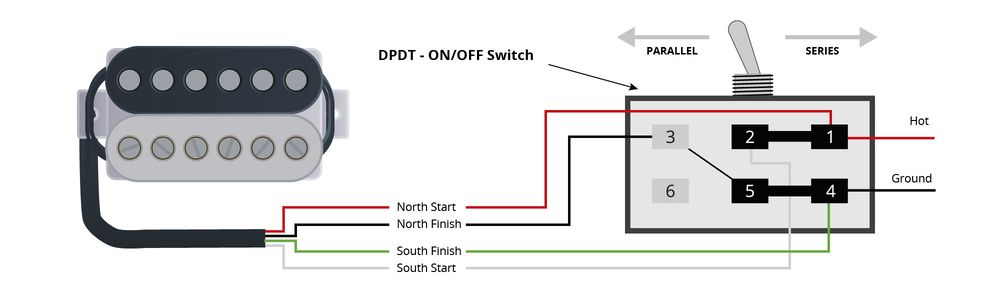

El cableado sería aproximadamente así:

Para que funcione la conmutación, debes pensar indispensablemente en la unión del Jumper (puente) entre los polos. La salida Hot se debe soldar al punto en el que anteriormente estaba conectado el cable caliente de la pastilla. La toma de tierra irá unida a la masa.

Para invertir la fase, debes intercambiar la salida Hot con la conexión de masa. El cable de tierra de la pastilla queda en ambas variantes en la masa.

Dual-Sound con conexión Single-Coil

Para realizar esta conexión, básicamente debes reemplazar el interruptor por un conmutador de 2 polos (on-on-on) (DPDT on/on/on, p.ej. DiMarzio EP1108). El cableado queda igual a como se muestra en el diagrama de arriba. Ahora ofrecen ambos puntos de conmutación exteriores el circuito en serie o bien en paralelo. ¡En la posición media está la performance Single Coil!

Conmutador de fase

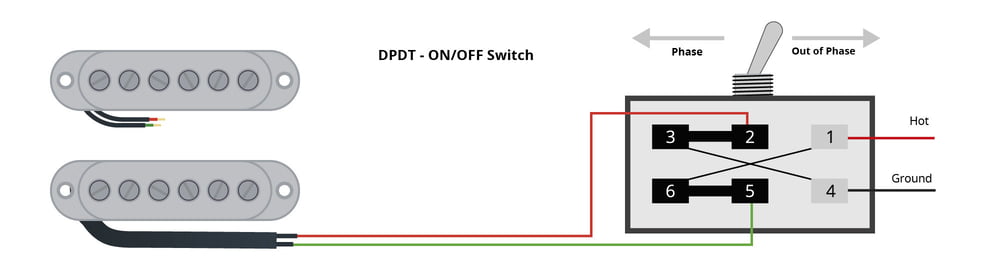

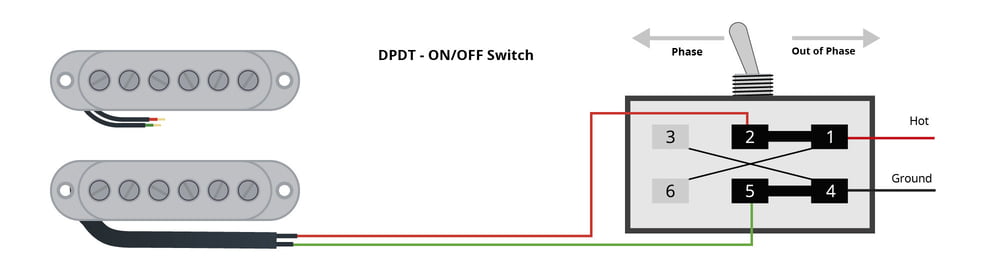

La conmutación de fase puede funcionar únicamente en guitarras con al menos 2 pastillas. El efecto Out of Phase surge solo cuando ambas pastillas están activas al mismo tiempo, y tiene mayor dimensión cuando el volumen de ambos generadores de sonido está aproximadamente al mismo nivel. Para hacer el Out of Phase conmutable, es suficiente con conectar una de las dos pastillas a un conmutador de 2 polos (DPDT, el mismo que en el Dual Sound). (EP1106 o Push-Pull Poti EP1200PP o EP1201PP). No importa cual de las dos pastillas elijas, porque no conlleva ninguna diferencia en sonido. ¡de modo que decide tú mismo!

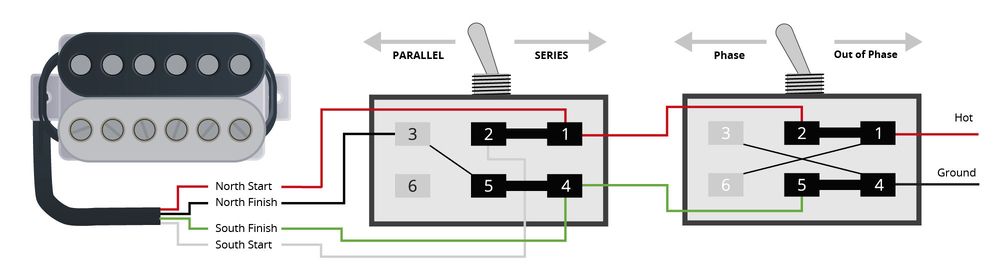

En el caso de que desees conectar la pastilla al mismo tiempo a un Dual-Switch y a un Phase-Switch, comienza por el cableado del Dual-Switch que hemos descrito. Finalmente une como se muestra en el siguiente esquema con el Phase-Switch:

La salida denominada Hot se une en el punto en el que también iba conectada la pastilla original. El polo etiquetado como Ground (masa) se une con la masa (normalmente la parte posterior de la carcasa de un potenciómetro). Se procede igual para el cable de tierra de la pastilla (versión de 4 hilos).

Conexión Single Coil (Coil-Splitting, Coil-Tapping)

Los sonidos Single Coil pertenecen a la música de guitarras igual que la mantequilla al pan (o algo así). Y en una guitarra Humbucker tampoco es necesario renunciar a la crujiente y abierta Performance de bobina única, como ya hemos podido ver.

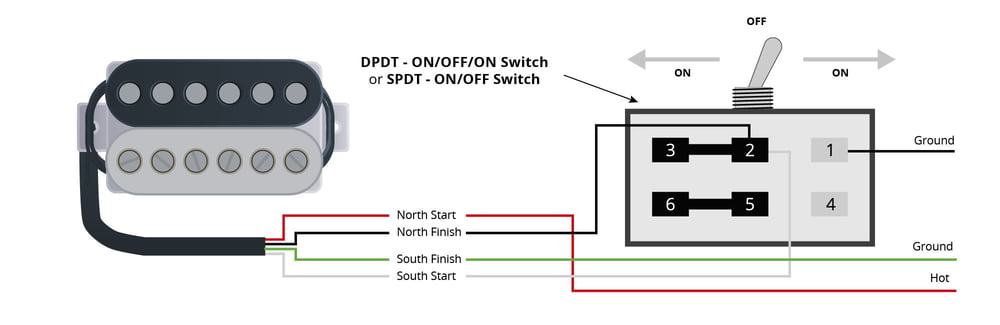

Para asignar la función Coil-Splitting por separado en un interruptor Mini, necesitas un conmutador de 2 polos (DPDT, on/off/on), o un sencillo interruptor de un polo (Single-Pole, Double-Throw, SPDT). El esquema muestra el cableado de un conmutador de 2 polos DPDT.

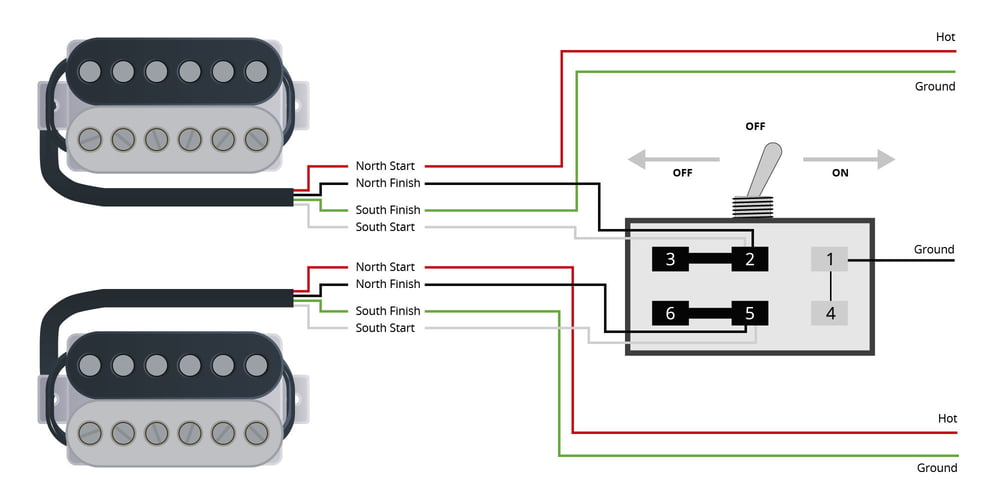

El cable de tierra de la pastilla debe necesariamente ir conectado a la masa. Al usar únicamente una parte del conmutador, ¡tienes también la posibilidad de aplicar a la segunda Humbucker de una guitarra de doble Humbucker los sonidos de una guitarra Single Coil! Sería tal que así:

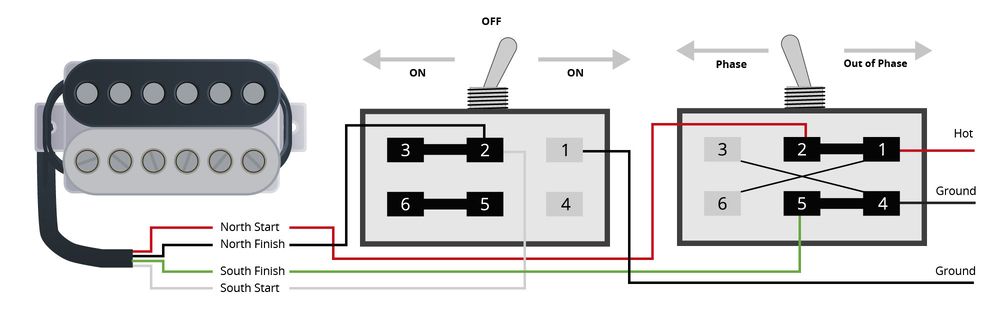

En el caso de que desees combinar un conmutador Phase con un conmutador Coil-Splitt, sigue los siguientes pasos:

Lo interesante en este cableado es que el conmutador Phase asume aquí dos funciones al mismo tiempo. Cuando ambas pastillas están activas, cumple con su trabajo normal de inversión de fase. Si solo está funcionando la pastilla conectada y al mismo la función Coil-Split está activa, el conmutador de fase decide cual de las dos bobinas de la Humbucker desconectará. La variación de la imagen sonora es algo sutil, ¡pero no deja de ser otra variante de sonido!
