8. Humbuckers

Como ya hemos comentado, las Single Coil a pesar de su sonido inimitable y equilibrado tienen una desventaja: ¡En ocasiones producen un nivel de zumbido bastante considerable! Por este motivo la presión sobre la industria aumentó, y a consecuencia de esto se produjeron algunos intentos de reducir la sensibilidad a los ruidos parásitos de sus productos, con resultados de mayor o menor éxito. Así, por ejemplo, Fender incorporó a la zumbona pastilla de cuello de la Broadcaster (después Telecaster) una protección intermedia en forma de gruesa cubierta metálica. Las medidas de aislamiento de Fender se completaron con una placa de cobre montada bajo el fonocaptor. Una construcción que, como se vio posteriormente, no solo redujo el zumbido a la mitad, sino que al mismo tiempo aportaba de paso una influencia singular directa sobre el sonido de la guitarra. Con ello había nacido el típico sonido Twang de la Tele. En la casa Gibson vieron las medidas de la competencia más bien como un intento poco conseguido de seguir el camino recorrido, y optaron por el empleo de soluciones por otras vías. El boom definitivo vino de mano del técnico de Gibson Seth Lover. Su idea de incorporar a la pastilla una bobina adicional de compensación en circuito fuera de fase que cancelaba el zumbido eléctrico fue un éxito total, y llevó a liderar el mercado de las pastillas de concepto de bobina adicional Humbucker, denominadas así por el término inglés Humbucking Coil.

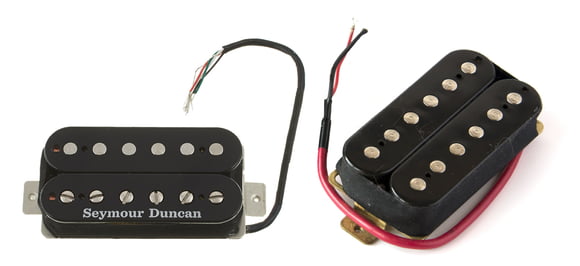

4-hilos, 2-hilos

Remarquemos primero: Una Humbucker está compuesta de dos bobinas separadas que de manera estándar se encuentran conectadas en un circuito en serie. En muchas Humbuckers de reemplazo de las que se ofrecen en el mercado, las cuatro conexiones de las bobinas vienen separadas (más el cable de tierra), de manera que uno tiene la posibilidad de elegir, junto al sonido Humbucker normal, también otras variantes de circuito.

En las Humbuckers clásicas las bobinas están cableadas internamente (serial), de manera que no es posible realizar una variación del circuito, ni tampoco hay opción para otras posibilidades como el Coil-Splitting. Las Humbucker de 4 hilos ofrecen gran variedad de opciones:

  1. Si se conecta el terminal del bobinado de una bobina con el terminal de la segunda, entonces ambas bobinas están conectadas en línea fuera de fase, con lo que se obtiene el típico sonido Out-of-Phase: Agudo y nasal.
  2. Si se conecta A con D (hot) y B con C, se realiza un cableado en paralelo. El sonido resulta más brillante y algo más delgado en rango de medios - aunque también se pierde nivel de salida. Esta variante de cableado se utiliza popularmente en pastillas High Output para lograr un sonido similar al Single Coil sin perder el efecto de bobina de compensación de zumbido.
  3. Con la desconexión de una bobina se obtiene un auténtico sonido Single Coil con todas sus virtudes y sus defectos. La Performance cobra fuerza en agudos y claridad. Al mismo tiempo naturalmente aumenta la sensibilidad a las interferencias.

El cableado de las bobinas se realiza conectando directamente el bobinado o los correspondientes circuitos (ver también el capítulo conmutadores & Co.).

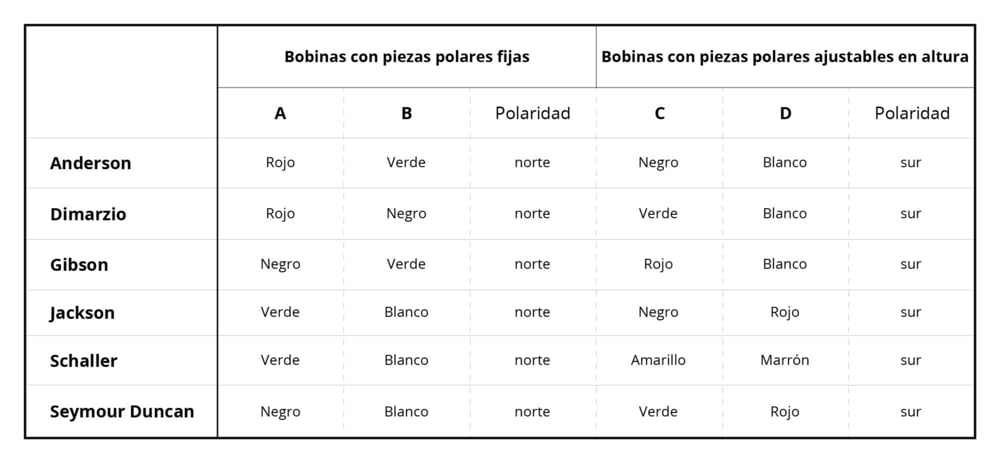

Códigos de color

Para evitar un caos de desorganización en el cableado de las Humbuckers, los fabricantes distinguen los hilos de conexión de las pastillas con códigos de color. Lamentablemente no hay un sistema unificado entre ellos, de manera que cada uno cocina su propia sopa. Pero no nos debemos quejar: ¡Hay que alegrase al menos de que la selección de colores de cable se ha mantenido constante a lo largo de los años! Además por norma general suele acompañar un esquema de conexiones. Si lo has perdido la siguiente lista con los códigos de los fabricantes más comunes quizás te pueda ayudar:

El cable de tierra siempre se conecta con la masa.

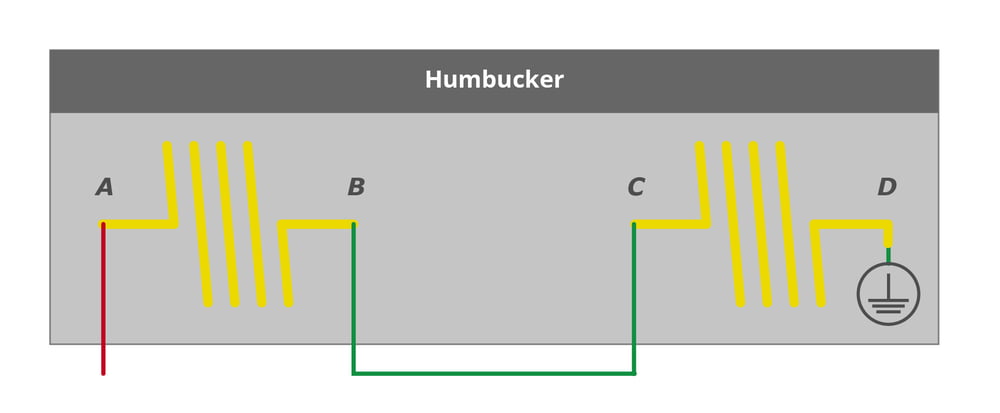

Si se desea conectar ambas bobinas de la típica manera Humbucker en serie, se debe conectar el terminal del primer bobinado (B) co el principio del segundo (C) (soldar juntos y aislar).

Humbucker

A propósito

Con el uso de un selector de pastillas de 5 vías la conexión de las bobinas se realiza a través de los contactos del conmutador. Hablaremos más de ello luego.

Los modelos antiguos de Humbucker y Vintage tradicionales no disponen normalmente de ninguna conexión separada de las bobinas. Este tipo de pastillas por tanto solo se pueden usar para realizar su tarea original: ¡Como Humbuckers!
