2. Wirkungsprinzip

D'un point de vue purement électrotechnique, certains composants ont une résistance qui varie lorsque la fréquence change. En d'autres termes, leur résistance dépend de la fréquence. Si l'on ajoute à cela le fait qu'une résistance plus élevée signifie également une chute de tension plus importante, cela nous permet déjà d'identifier le principe de base d'un filtre.

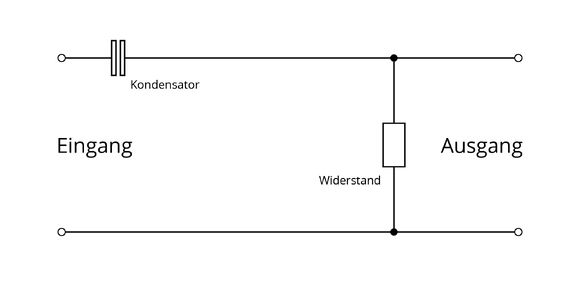

Prenons l'exemple d'un filtre passe-haut :

Plus la fréquence augmente, plus la résistance du condensateur (le composant avec les deux traits parallèles) diminue, et donc plus la tension aux bornes de la résistance de sortie augmente, ce qui est exactement ce que nous voulons :

Les fréquences plus élevées sont donc transmises, les fréquences plus basses sont bloquées. Nous avons donc bricolé un simple filtre passe-haut !

Mais comment savoir à quelle fréquence ce circuit intervient ? Eh bien, cela reste une affaire d'ingénieur, cela nous mènerait trop loin ici et nous pouvons maintenant nous consacrer à d'autres propriétés de l'égaliseur -non électrique cette fois-ci.
